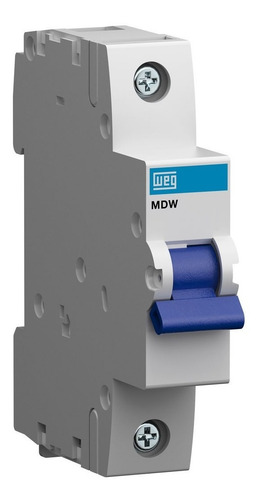

Disjuntor Weg Unipolar 6a Curva C Mdw

Descrição

MDW-C6 MINIDISJUNTOR UNIPOLAR 6A (C)

CÓDIGO WEG: 10076397

A linha de minidisjuntores MDW e MDWH oferece proteção contra sobrecarga e curto-circuito, atendendo as curvas características de disparo B e C, conforme as normas NBR NM 60898 e NBR IEC 60947-2. Desenvolvida para aplicações em circuitos de baixa tensão, de corrente contínua ou alternada de 2 a 125 A, a linha têm capacidade de interrupção de curto-circuito de até 20 kA (127/220 V ca). Os minidisjuntores WEG possuem o mecanismo de disparo livre, onde o disparo independe da posição da manopla e indicação do estado do disjuntor.

Curva B
O minidisjuntor de curva B tem como característica o disparo instantâneo para correntes entre 3 a 5 vezes a corrente nominal. Sendo assim, são aplicados principalmente na proteção de circuitos com características resistivas ou com grandes distâncias de cabos envolvidas. Ex.: lâmpadas incandescentes, chuveiros e aquecedores elétricos.

Curva C
O minidisjuntor de curva C tem como característica o disparo instantâneo para correntes entre 5 a 10 vezes a corrente nominal. Sendo assim, são aplicados para a proteção de circuitos com instalação de cargas indutivas. Ex.: lâmpadas fluorescentes, geladeiras e máquinas de lavar.
