Inversor De Frequência Porta Painel 1cv 0,75kw 220v Mono

Descrição

Exclusivo !
Inversor de frequência monofásico para frontal de painel

De fácil instalação e parametrização, é ideal para controle de motores trifásicos de até 1HP em 220VCA.

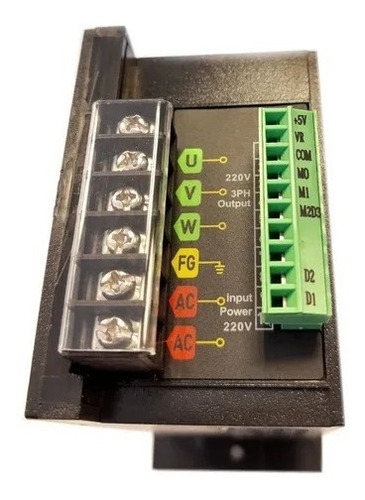

Alimentado com tensão 220VCA monofásica, ele gera em sua saída tensão 220VCA trifásica para conexão de motores de até 1HP.

Controle: Escalar V/F
Frequência de saída: 1 até 99Hz

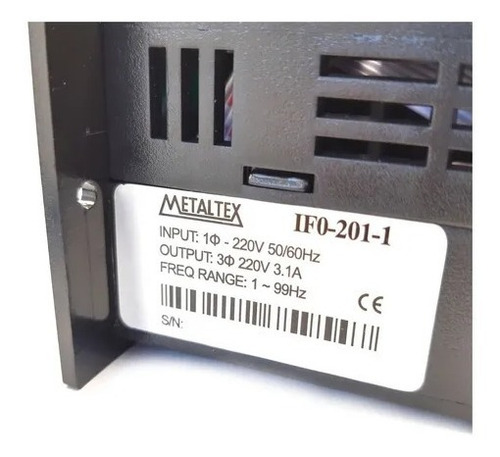

Tensão de entrada: Monofásica 200~240V 50/60Hz
Tolerância de frequência de entrada: +/- 5%
Corrente nominal de entrada: 3A
Tensão de saída: Trifásica 220VCA
Aplicação: Motor assíncrono trifásico
Potência do motor: 1CV/HP 0,75kW 220VCA trifásico
Corrente máx.: 3,1A
Sistema de controle: SVPWM (Modulação por largura de pulso senoidal)
Resolução de frequência de saída: 0,1Hz
Tempo de sobrecarga: 120% da corrente nominal por 1 minuto (torque constante)
Tempo de aceleração: 0,1 até 5 segundos (ajustável)
Tempo de desaceleração: 0,1 até 5 segundos (ajustável)
Ajuste de frequência local: Via teclas frontais ou potenciômetro no painel

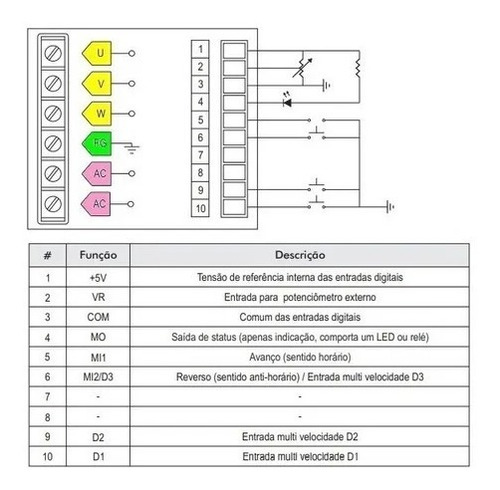

Ajuste de frequência remoto: Via potenciômetro externo 5KOhms | Entrada analógica 0 a 5VCC | Entradas digitais D1, D2 ou D3
Comando de operação local: Acionamento feito pela tecla RUN / STOP
Comando de operação remoto: Via entradas digitais (4 terminais sendo 3 multifunção)
Sinal de entrada multifunção: Avanço, reverso, parada e multivelocidade (até 8 velocidades configuráveis)
Sinal de saída multifunção: 1 saída digital 5V. Pode indicar inversor habilitado, frequência atingida ou indicação de falha
Proteções: Sobretensão, sobrecorrente, subtensão, sobrecarga e sobreaquecimento
Resfriamento: Refrigeração forçada a ar
Lista de parâmetros: 33 recursos ajustáveis

LEDs de status:
Vermelho - Aceso quando o inversor é alimentado e pulsante para parâmetros bloqueados.
Verde - Aceso enquanto o motor gira em sentido horário e pulsante com o motor parado
Azul - Aceso enquanto o motor gira em sentido anti-horário e pulsante com o motor parado.

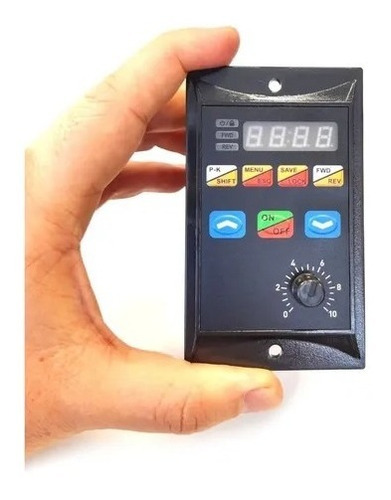

Teclas:
[ON]: Comando de partida do motor / Função ENTER
[OFF]: Comando de parada do motor
["para baixo"]: Decremento de parâmetro/velocidade
["para cima"]: Incremento de parâmetro/velocidade
[P-K/ SHIFT]: Visualização dos parâmetros / Navegação entre os valores
[MENU/ESC]: Acesso ao menu de parâmetros / Retornar ou cancelar
[SAVE/LOCK]: Salvar parâmetros configurados / Bloqueio e desbloqueio de teclas
[FWD/VER]: Giro em sentido horário / Giro em sentido anti-horário

A tecla [P-K/SHIFT] seleciona e visualiza os seguintes parâmetros:
- t-xx: Temperatura do dissipador
- Cx-xx: Corrente de saída
- xxx.x: Tensão no barramento DC
- xxxx: Velocidade do motor
- Fxx.x: Frequência do motor
- E-xx: Erros

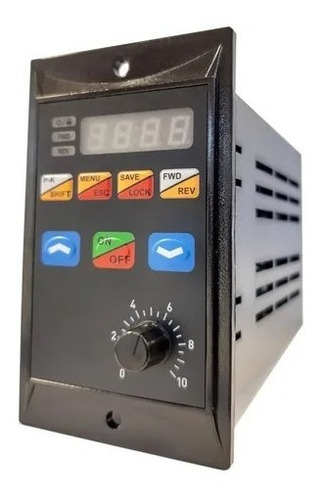

Montagem: Frontal de painel
Rasgo em painel: 55x82mm
Comprimento total: 147mm

Emitimos nota fiscal (NF-e) e possui 1 ANO DE GARANTIA.
