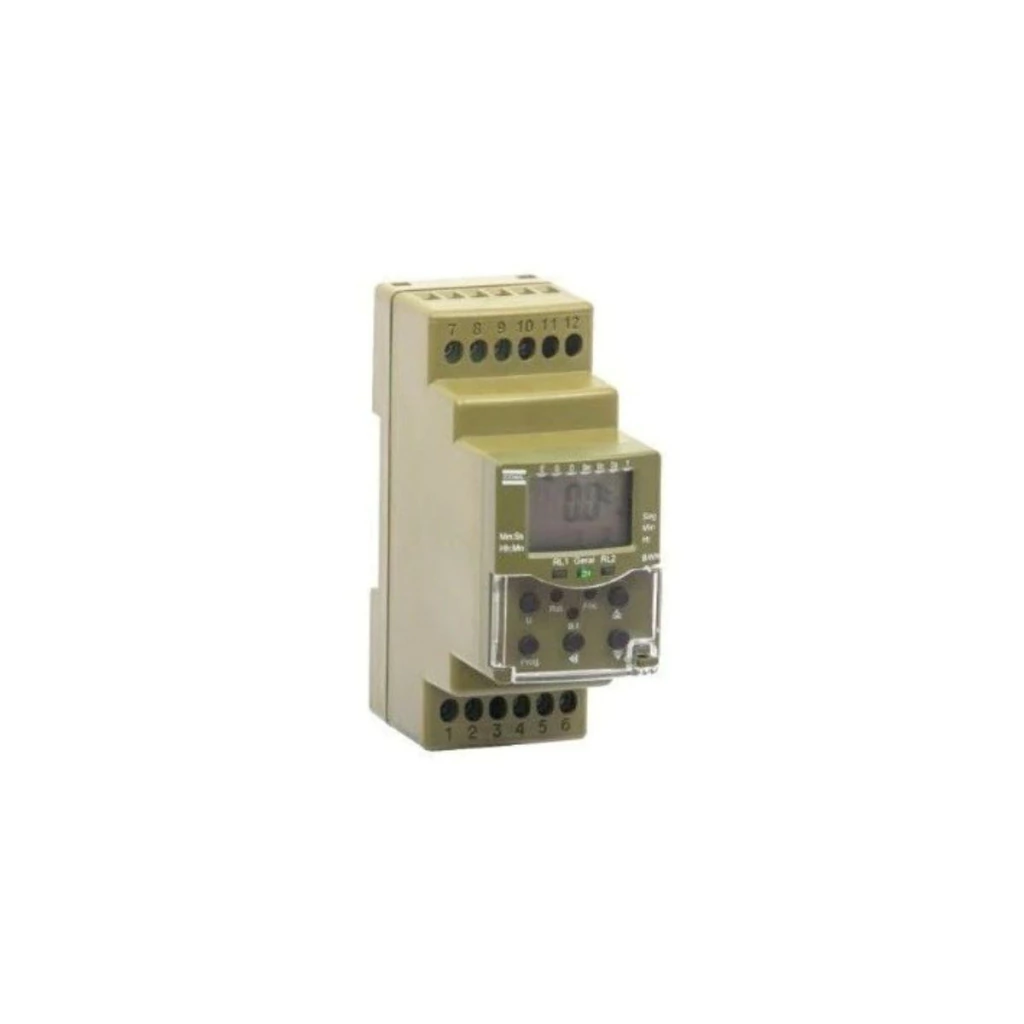

BWM-HRRP RELE DE TEMPO PROGRAMAVEL 100-240VCA/VCC

O modelo BWM é um temporizador digital multifunção com fixação em trilho DIN. Possui 10 modos de temporização e 8 escalas de tempo com temporização máxima de 9999 horas e mínima de 0,01 segundos.

- Alimentação 100 a 240Vca/Vcc
- Tempos: 0,1s/ 1s/ 0,1m/ 1m / 0,1h / 1h / 0:01min:seg / 0:01 h:min
- Multifunção: E - ES - G - GS - D - DS - DM - DC - DP - Y

- Função E - Retardo na energização: Proporciona um retardo de tempo na atuação das saídas ao energizar o instrumento.

- Função ES - Retardo na energização com a segunda saída instantânea: Funcionamento idêntico a da função “E”, tendo ainda um contato de comutação instantânea ao energizar
o instrumento (RL2).

- Função GS - Pulso na energização com a segunda saída instantânea: Funcionamento idêntico a da função “G”, tendo ainda um contato de comutação instantâneo ao energizar o instrumento (RL2).

- Função D – Cíclico:Com alimentação, os relés de saída são ciclicamente acionados durante o tempo ajustado no tempo T1, tempos iguais ligado/desligado.

- Função DS - Cíclico com a segunda saída instantânea: Funcionamento idêntico a da função
“D”, tendo ainda um contato de comutação instantâneo ao energizar o instrumento (RL2).

- Função DM - Cíclico com tempos independentes e tempo morto: Com alimentação, os relés de saída são ciclicamente acionados durante os tempos ajustados e o tempo t2
é utilizado para ajustar o tempo morto (reversão de motor).

- Função DC - Cíclico com tempos Independentes: Com alimentação, os relés de saída
são ciclicamente acionados durante os tempos ajustados, T1 tempo do relé RL1 energizado e T2 tempo do relé RL2 desenergizado - Função DP - Partida estrela -triângulo temporizado: Com a alimentação, o relé estrela (RL1) é instantaneamente acionado durante o tempo T1 ajustado, em seguida o tempo T2 (intervalo entre o acionamento do terceiro tempo) e por
ultimo o relé triângulo (RL2) é acionado durante o tempo ajustado T3.

- Função Y - Partida estrela-triângulo: Com alimentação o relé Estrela (RL1) é instantaneamente Acionado durante o tempo T1 ajustado, em seguida o tempo T2
intervalo entre o acionamento do relé RL2, após esse tempo o relé triângulo é
acionado permanentemente.

- 2 Relés SPDT 8A @ 250Vca


*****CASO PRECISE DE MAIS PEÇAS, SOLICITE PELO CHAT*****


Código interno: 109260
