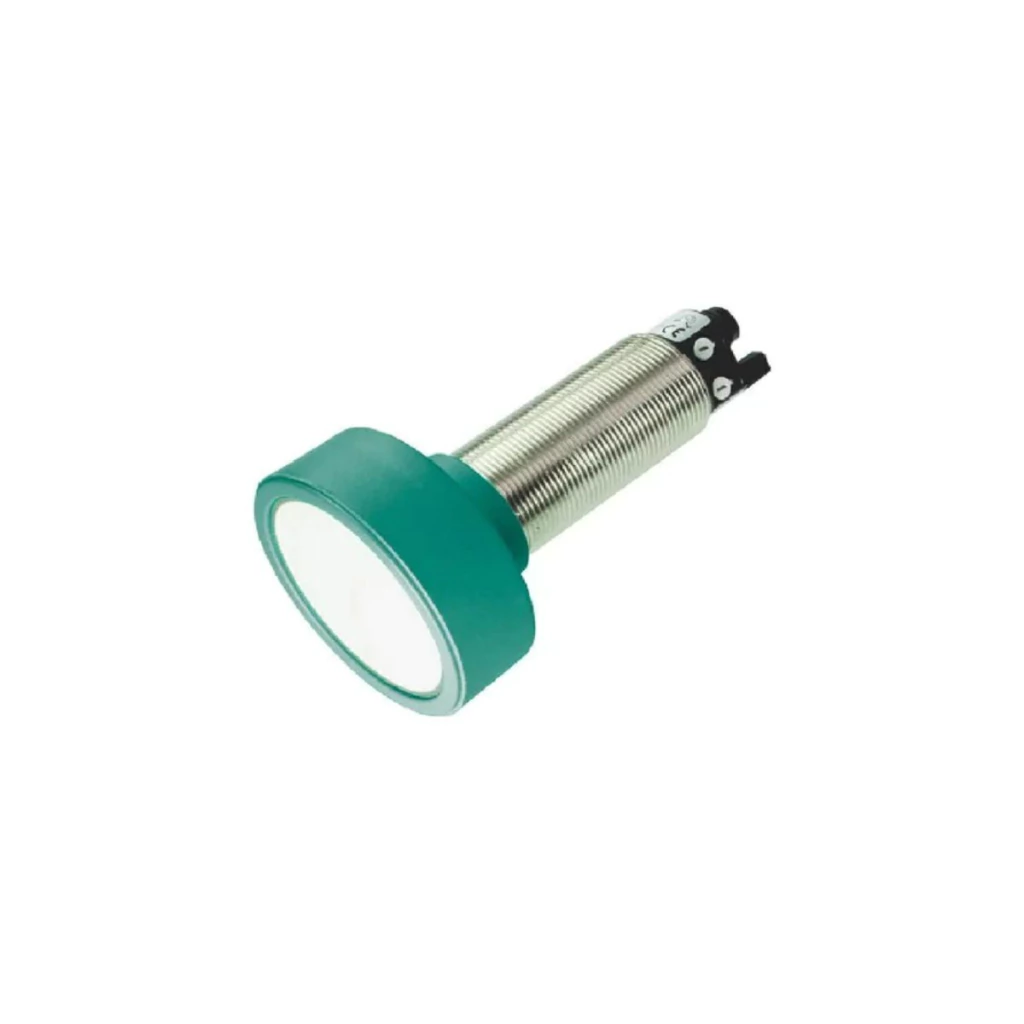

Fabricados com a reconhecida qualidade Pepperl+Fuchs, os sensores da linha UC foram projetados para transmitir pacotes ultrassônicos em alta frequência, respondendo a reflexão de objetos detectados. Por conseguir detectar variados tipos de materiais e ser compatível com diversas aplicações, os sensores ultrassônicos são amplamente utilizados na indústria, entregando alta eficiência e confiabilidade.

CARACTERÍSTICAS GERAIS

Montagem: Faceado
Material:
Corpo: Latão niquelado
Face sensorial: Resina epóxi e espuma de poliuretano
Formato: Cilíndrico roscado
Indicador de operação:
LED amarelo: Saída de comutação
LED verde/amarelo:
Amarelo: Objeto dentro do alcance de detecção
Verde: Objeto detectado no estado TEACH-IN
Potenciômetro: Saída de comutação ajustável
Interface: Infrared - conexão ponto-a-ponto
Compensação de temperatura
Permite parametrização através do software ULTRA-PROG-IR e interface
Proteção contra sobrecarga de corrente e curto circuito
CARACTERÍSTICAS TÉCNICAS

Alimentação: 20...30Vcc
Distância de detecção: 350...6.000mm
Distância configurável de detecção: 400...6.000mm (ajustável pelo potenciômetro)
Faixa sem detecção: 0...350mm
Alvo de detecção: 100x100mm
Frequência do transdutor: 80kHz
Tempo de resposta: +/-275ms
Ajuste de temperatura: +/-1,5% do valor total da escala
Entrada: 1 conexão de sincronização bidirecional
Saída: Teach-In
Saída de comutação: PNP - Normalmente fechado (programável)
Saída analógica: 4-20mA - ascendente/descendente programável (padrão de fábrica: ascendente)
Limite de sensores sincronizados: 10
Conexão: Conector M12 - 5 vias
Diâmetro do sensor:
Corpo: 30mm
Face sensorial: 65mm
Grau de proteção: IP65
Temperatura de operação: -25°C a +70°C
