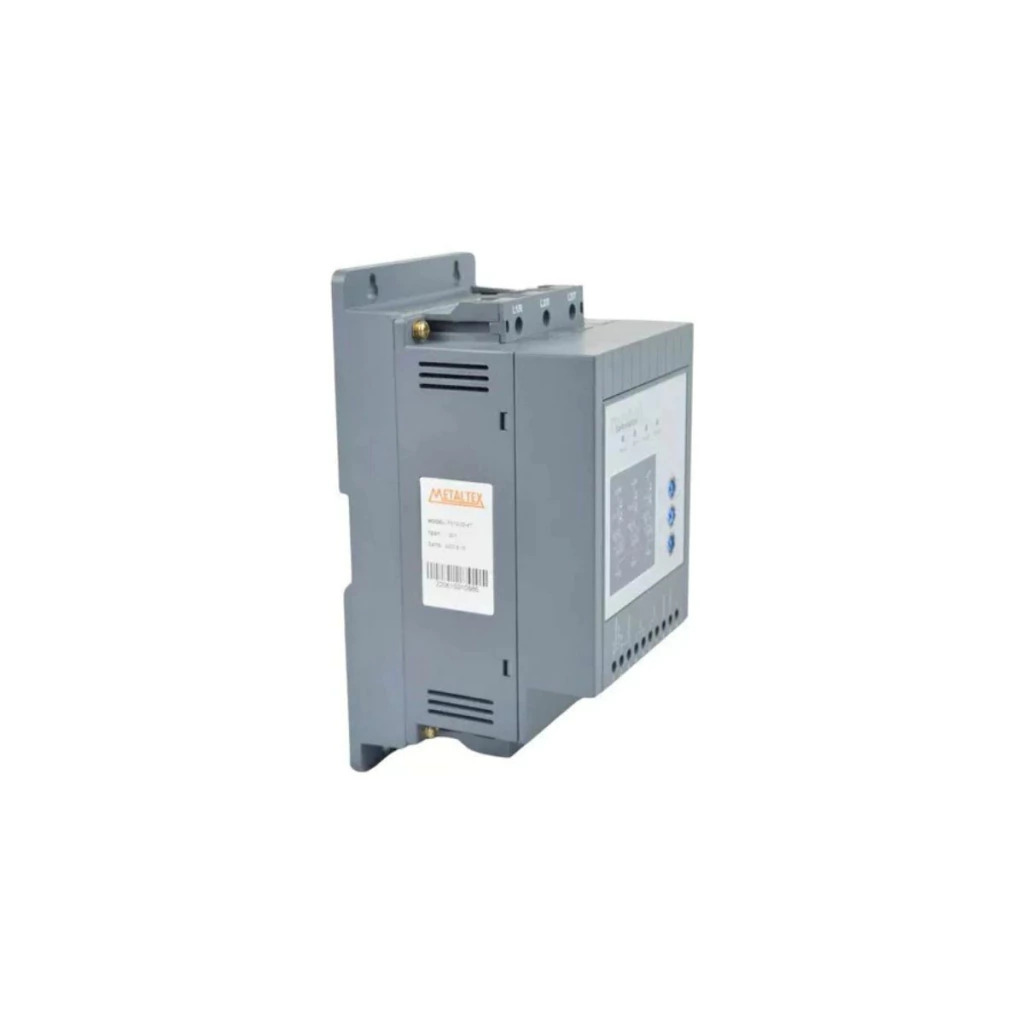

Soft Satartes para partida de motores trifásicos. Controle suave na aceleração e desaceleração. Apresenta controle nas 3 fases e função bypass integrada. Adequado para motores assíncronos de gaiola de esquilo. Tensão aplicável: 220V-380VCA.
Corrente Nominal: 22A
Motor Aplicável:
- 220V: 2,2 kW / 7,5HP
- 380V: 5,5 kW / 15HP
Tensão de Comando (L / N): 100 a 240VCA 50/60 Hz
Consumo da Entrada Digital: 20mA
Alimentação (L1/R, L2/S, L3/T): 220 ~ 380 V (+/- 10%) 50/60 Hz
Tensão Inicial: 30 a / 70% UN
Tempo de Aceleração: 1 ~ 30s
Tempo de Desaceleração: 1 ~ 30s
Proteções / Diagnósticos:
-Sobrecorrente e subcorrente
-Proteção de sobrecarga (Classes 10A,10,20 e 30)
-Desequilíbrio de corrente entre fases
-Proteção tempo máximo de partida
-Falta de fase / sem tensão de comando
-Sequência de fase
-Proteção de superaquecimento no SCR
Valor Máximo de Partidas por Hora: 4x (1 partida a cada 15 minutos) com carga leve 5 ~ 10x sem carga
Ciclo de Partida: 3 x I por 7 segundos com ciclo de trabalho em 50%
Saídas (Relé 1NA (1A @ 250VCA)): Indicação partida (Run) e indicação falha (Fault)
Comunicação: Interface serial RS485 (opcional)
Temperatura: 0 a 50C (32 a 122F)
Umidade: 0 a 90% não condensado
Altitude: 0 a 1000m
Grau de Proteção: IP21
Fixação: Trilho DIN 35mm ou parafusos M4
Invólucro: Plástico injetado
Dimensões: (AxLxP) 105x105x182mm
REF: PS10-22-4T (15024)
ACOMPANHA NOTA FISCAL - GARANTIA DE 1 ANO
